Встроенный ИБП для Edge-Core ECS4120-28F
Резервное питание от внешнего аккумулятора 12 В

Как это работает?

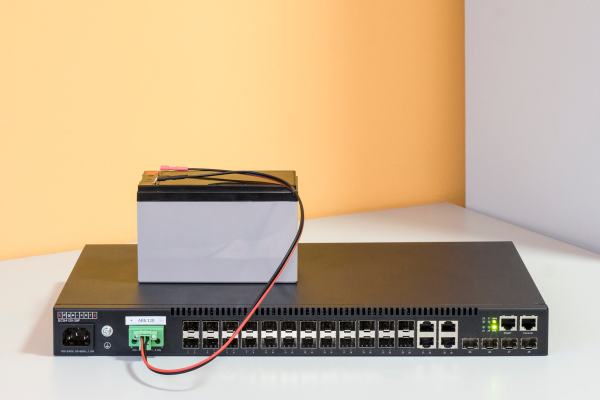

ИБП EF9012 установлен внутри сетевого коммутатора вместо родного блока питания, одновременно питает оборудование и заряжает аккумулятор. При отсутствии 220 В переходит на резервное питание от АКБ незаметно для оборудования. Время резерва зависит от ёмкости аккумулятора, например, 12 В 7 А·ч обеспечит более 2-х часов автономной работы для Edge-Core ECS4120-28F.

Это безопасно?

У телеком оборудования с питанием 12 В контроллеры напряжений на плате имеют входящий диапазон от 10 В до 15 В, электролиты установлены 16 В, а выходное напряжение ИБП при заряженном аккумуляторе до 13.8 В, что в пределах допустимого. Используем качественные комплектующие, на уровне с оригинальными блоками питания: Nippon Chemi-Con, Texas Instruments, Diodes, Infineon Technologies, Sharp и др. Блоки бесперебойного питания EF9012 разработаны специально для установки в коммутаторы, маршрутизаторы и ОЛТ и используются с 2015 года вместе с сотнями моделей устройств разных производителей (Alcatel, BDCOM, Cisco, C-Data, D-Link, Dell, DCN, Edge-Core, Foxgate, Huawei, HP, Linksys, Planet, Raisecom, TM STELS, Zyxel).

Какие преимущества встроенного ИБП?

• Резервное питание от внешней АКБ 12 В (7 А·ч ~ 2 часа ... 100 А·ч ~ 48 часов для ECS4120-28F).
• Экономия места за счёт установки ИБП внутри оборудования.
• Заряд в режиме CC/CV, защита от глубокого разряда или перезаряда.
• Эффективность до 98 % за счет отсутствия двойного преобразования (12 В → 220 В → 12 В) при работе от АКБ. Соответственно время резерва больше.

Что нужно для установки ИБП?

Не нужно ничего сверлить или допиливать. Мы обо всём позаботились.

Список компонентов:

• ИБП EF9012 - 1 шт;
• Комплект для установки KIT-ECS4120-28F - 1 шт;
• Аккумулятор 12 В - 1 шт.

Также нужна отвёртка и 20 минут времени.

Последовательность установки:

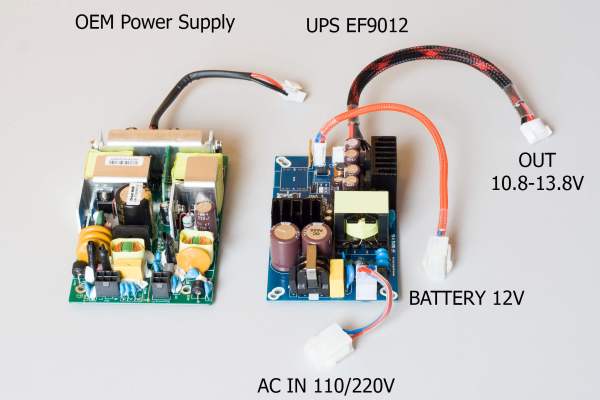

1. Откручиваем винты, снимаем крышку и вынимаем родной БП.

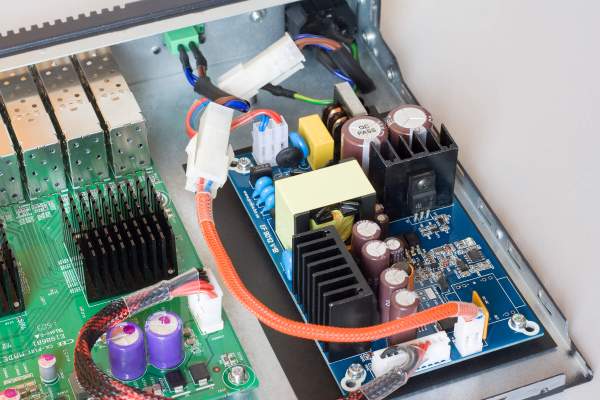

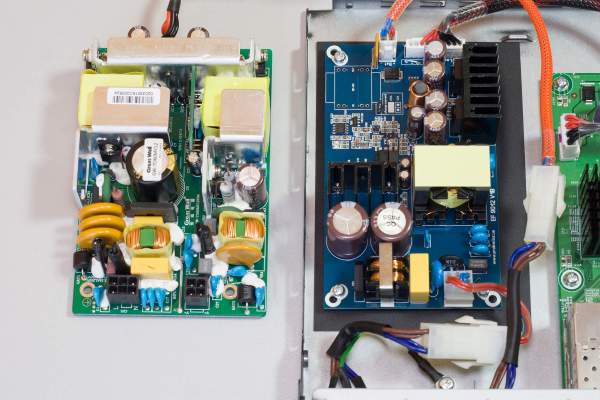

2. EF9012 становится на штатное место и прикручивается на те самые стойки, что и родной блок питания.
3. Подключаем кабели-адаптеры в соответствующие разъёмы как на фото выше.

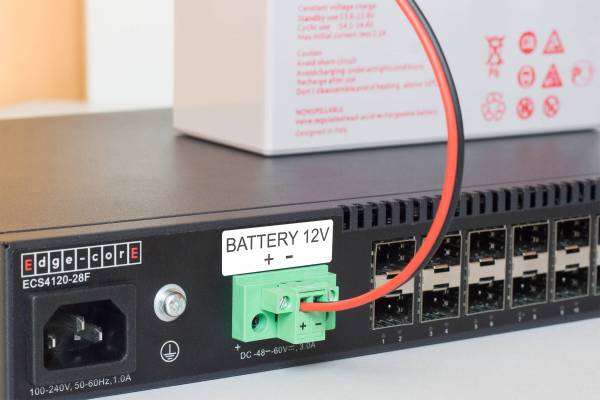

Рекомендуем указать возле зелёного разъёма, что внутри установлен ИБП и теперь этот разъём используется для подключения аккумулятора 12 В.

При необходимости можно вернуть родной блок и разъём на место.

В какое ещё оборудование можно установить встраиваемые ИБП?

Этот комплект подходит также для коммутатора DCN S5750E-28X-SI-24F-D/E.
Можна проверить совместимость встроенных ИБП с другим оборудованием.
