Вбудований ДБЖ для Mikrotik CCR2004-1G-12S+2XS
Резервне живлення від зовнішнього акумулятора 12 В

Як це працює?

ДБЖ EF6012 одночасно живить маршрутизатор і заряджає акумулятор, а за відсутності 220 В переходить на роботу від акумулятора. Час резерву залежить від ємності, наприклад акумулятор 12 В 20 А·г забезпечить більше 3-х годин резерву для CCR2004-1G-12S+2XS.

Це безпечно?

У телеком обладнання з живленням 12 В контролери напруг на платі мають вхідний діапазон від 10 В до 15 В, електроліти встановлені на 16 В, а вихідна напруга ДБЖ при зарядженому акумуляторі до 13.8 В, тобто у межах допустимої. Використовуємо якісні компоненти, на рівні з оригінальними блоками живлення: Nippon Chemi-Con, Texas Instruments, Diodes, Infineon Technologies, Sharp та ін. Блоки безперебійного живлення EF6012 розроблені спеціально для встановлення в комутатори, маршрутизатори та ОЛТ. і використовуються з 2015 року разом із сотнями моделей пристроїв різних виробників (Alcatel, BDCOM, Cisco, C-Data, D-Link, Dell, DCN, Edge-Core, Foxgate, Huawei, HP, Linksys, Planet, Raisecom, TM STELS, Zyxel).

Які переваги вбудованого ДБЖ?

• Резервне живлення від зовнішнього АКБ 12 В (7 А·г ~ 1 година ... 100 А·г ~ 20 годин для CCR2004-1G-12S+2XS).
• Економія місця шляхом встановлення ДБЖ всередину обладнання.
• Заряд в режимі CC/CV, захист від глибокого розряду чи перезаряду.
• Ефективність до 98 % внаслідок відсутності подвійного перетворення (12 В → 220 В → 12 В) при роботі від АКБ. Відповідно час резерву більший.

Що потрібно для встановлення ДБЖ?

Не потрібно нічого свердлити чи допилювати. Ми про все подбали.

Перелік компонентів:

• ДБЖ EF6012 - 1 шт;
• Кабель АКБ під клему F2 (BAT-CAB-1M-T6) чи гвинт M6 (BAT-CAB-1M-D6) - 1 шт;
• Адаптер ADAPT-NX4-MF4-WHITE - 1 шт;

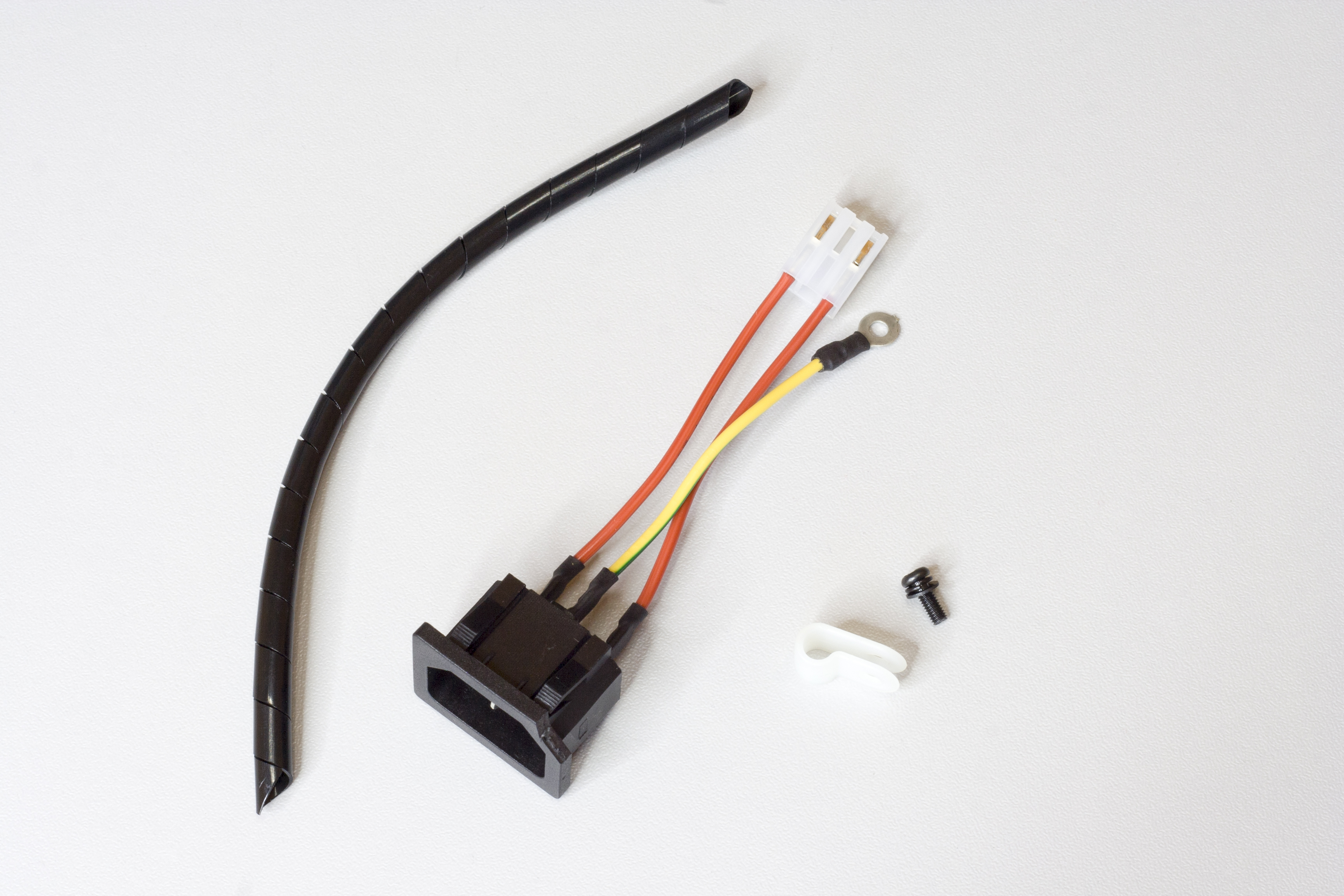

• Роз’єм 220 В з вирізом під вивід кабелю АКБ (ADAPT-AC-MIKROTIK) - 1 шт;
• Акумулятор 12 В - 1 шт.

Також потрібна викрутка і 20 хвилин часу.

Послідовність встановлення:

1. Відкручуємо гвинти, знімаємо кришку і виймаємо рідний БЖ.
2. EF6012 стає на штатне місце і прикручується на ті самі стійки, що і рідний блок живлення.
3. Підключаємо адаптер та кабель АКБ у відповідні роз'єми.
4. Роз’єм 220 В акуратно виймаємо і змінюємо нашим (із вирізом під вивід кабелю АКБ).

Важливо! - до встановлення нового роз’єму потрібно вивести кабель для акумулятора назовні через отвір, а потім вставити сам роз’єм.

За потреби можна повернути рідний блок живлення та роз’єм на місце.

До яких ще моделей MikroTik підходить такий ДБЖ?

• CRS312-4C+8XG-RM
• CCR1036-12G-4S
• CCR1036-12G-4S-EM
